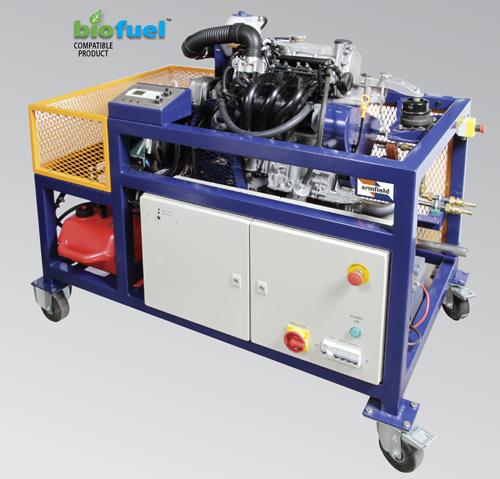

CM11MKII Испытательная модель бензинового двигателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Двигатель

  • Модель двигателя: VAG тип AWY (Volkswagen)
  • Рабочий объём: 1198 см3
  • Диаметр цилиндра: 76.5мм
  • Длина хода поршня 86.9 мм
  • Цилиндры: 3 (6 клапанов)
  • Номинальная мощность: 40кВт @ 4700 оборотов в минуту (работа на бензине)
  • Крутящий момент: 106 Nm @ 3750 оборотов в минуту (работа на бензине)

Динамоментр

  • Тип: Динамометр вихретоковой
  • Охлаждение: Воздухоохлаждаемый
  • Макс. мощность: 55кВт для 20 минут

Инструментарий и датчики

  • Датчик частоты вращения двигателя
  • Датчик нагрузки для измерения крутящего момента
  • Диафрагма измерения потока воздуха на входе
  • Датчик температуры воздуха на входе
  • Датчик вторичного охлаждения воды и температуры (на входе и на выходе)
  • Лямбда зонд



Инсталляция и сервис

Испытательный двигатель CM11MKII должен устанавливаться в хорошо проветриваемом помещении, имеющем возможность отвода выхлопного газа. Модуль оснащен колесиками для перемещения. Они могут быть сняты для стационарной установки рамы в определенном месте лаборатории.

Все процессы, кроме запуска/отключения двигателя и включения подачи охлаждающей жидкости могут управляться дистанционно, что позволяет установить модуль в отдельном от учебной аудитории кабинете. В комплекте поставки идет 5-метровый USB кабель для подключения испытательного блока к компьютеру.



Требования по электричеству:

220-240 В, однофазный , 10 ампер



Охлаждающая жидкость:

6 л/мин при давлении 3 bar , температура <20°C





Параметры:


Объем: 3.00м3
Вес брутто: 500кг


Высота: 1.50м
Ширина: 1.50м
Длина: 1.00м
