14-114 Технология трехфазных систем

Модуль 14-114 "Технология трехфазных систем" позволяет изучить принцип функционирования трансформатора.  Практические упражнения наглядно представляют создание вращающихся полей или принцип работы трехфазной системы.

Кроме того, подробно рассматриваются пассивные компоненты в различных схемах. Работа катушек, конденсаторов и резисторов анализируется и оценивается в разных схемах. 8-канальный осциллограф позволяет выполнять одновременное измерение всех напряжений и токов в трехфазной системе.

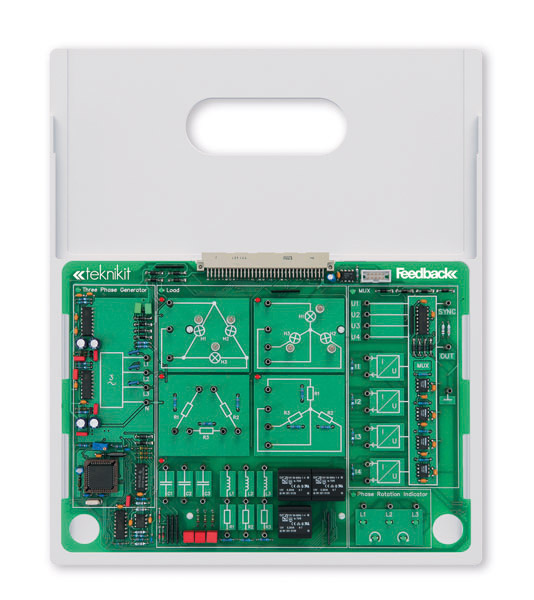

Экспериментальная плата встроена в специальный корпус для подключения к TEKNIKIT-консоли 92-500 и питания от нее ( 92-500 TEKNIKIT-консоль предоставляется отдельно).

Содержание практических работ, инстукция к проводимым экспериментам и задания для проверки знаний учащихся доступны при работе с соответствующим программным обеспечением.

ИССЛЕДОВАТЕЛЬСКИЕ ВОЗМОЖНОСТИ:

• Характеристики трехфазной системы
• Представление линейных схем и фазовых соотношений
• Схемы «звезда» и «треугольник» с разными нагрузками
• Измерение фазового и линейного напряжения/тока
• Омическая нагрузка
• Симметрические и несимметрические заряды
• Измерение мощности в трехфазной системе
